SOLIDWORKS PLASTICS

Ολοκληρωμένο εργαλείο προσομοίωσης έγχυσης πλαστικών, πλήρως ενσωματωμένο στο SOLIDWORKS CAD

Το SOLIDWORKS Plastics προσφέρει εύχρηστες και προσιτές λύσεις για την προσομοίωση της διαδικασίας έγχυσης πλαστικών, βοηθώντας σχεδιαστές, μηχανικούς και κατασκευαστές καλουπιών να εντοπίζουν πιθανά προβλήματα πριν από την παραγωγή.

Βασικά πλεονεκτήματα:

Εύκολη χρήση και διαισθητικός χειρισμός
Ισχυρές δυνατότητες ανάλυσης
Προσιτή προσομοίωση έγχυσης πλαστικών
Πλήρης ενσωμάτωση στο SOLIDWORKS CAD

Το SOLIDWORKS Plastics είναι ένα ολοκληρωμένο λογισμικό προσομοίωσης έγχυσης πλαστικών, το οποίο χρησιμοποιείται για:

Ανάλυση γεμίσματος Fill Analysis
Ανάλυση συμπίεσης / πίεσης πλήρωσης Pack Analysis
Ανάλυση ψύξης Cool Analysis

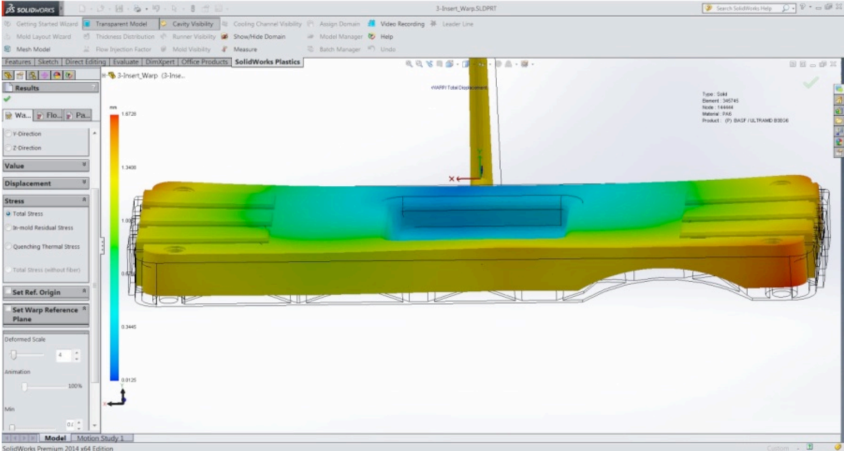

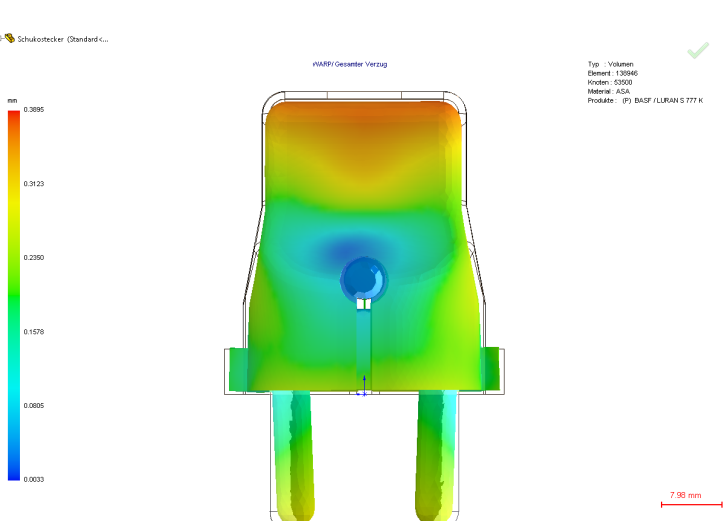

Ανάλυση στρέβλωσης Warp Analysis

Με το SOLIDWORKS Plastics, οι σχεδιαστές προϊόντων, οι μηχανολόγοι μηχανικοί, οι κατασκευαστές καλουπιών και οι κατασκευαστές πλαστικών μπορούν να συνεργάζονται πιο αποτελεσματικά, αξιοποιώντας κοινά εργαλεία προσομοίωσης.

Η προσομοίωση από τα πρώτα στάδια του σχεδιασμού βοηθά στον εντοπισμό κατασκευαστικών περιορισμών, στη βελτιστοποίηση καλουπιών, στη μείωση κόστους υλικών και στη συντόμευση του χρόνου ανάπτυξης ενός νέου πλαστικού προϊόντος.

Με τις λύσεις που προσφέρει το SOLIDWORKS Plastics, η προσομοίωση έγχυσης γίνεται πιο προσιτή και εύκολα αξιοποιήσιμη μέσα στην καθημερινή διαδικασία σχεδιασμού.

Ανάλυση Ροής, Ψύξης και Στρέβλωσης

Με το SOLIDWORKS Plastics, μπορείτε να μελετήσετε τη ροή του υλικού flow patterns, τις γραμμές συγκόλλησης weld lines, τα σημεία παγίδευσης αέρα air traps, την επίδραση της τοποθέτησης των θυρών έγχυσης, καθώς και τις κατανομές πίεσης και θερμοκρασίας.

Το λογισμικό περιλαμβάνει ισχυρά εργαλεία pre-processing και post-processing, καθώς και τεχνολογίες πλέγματος για τρισδιάστατα και κελυφωτά μοντέλα.

Το SOLIDWORKS Plastics υποστηρίζει θερμική ανάλυση, υπολογίζοντας τον βέλτιστο χρόνο ψύξης, τη θερμική καταπόνηση και την κατανομή θερμοκρασίας.

Παράλληλα, μπορείτε να δημιουργήσετε και να αξιολογήσετε το σχέδιο των καναλιών ψύξης, ώστε να προσδιορίσετε τη βέλτιστη διάταξη.

SOLIDWORKS Plastics

Το SOLIDWORKS Plastics είναι ένα ισχυρό και εύχρηστο εργαλείο προσομοίωσης έγχυσης πλαστικών, σχεδιασμένο για σχεδιαστές προϊόντων, μηχανικούς και κατασκευαστές καλουπιών.

Προσφέρει μια ολοκληρωμένη λύση για την ανάλυση της διαδικασίας έγχυσης, καθοδηγώντας τον χρήστη βήμα προς βήμα από την προετοιμασία του μοντέλου έως την αξιολόγηση των αποτελεσμάτων.

Έγχυση Πλαστικού για όλους

Το SOLIDWORKS Plastics κάνει την προσομοίωση έγχυσης πλαστικών πιο προσιτή σε όσους συμμετέχουν στη διαδικασία ανάπτυξης προϊόντων. Χωρίς να απαιτείται πολυετής εξειδίκευση ή συνεχής εξάρτηση από ακριβά φυσικά πρωτότυπα, οι χρήστες μπορούν να αξιολογούν πιθανά προβλήματα παραγωγής από τα πρώτα στάδια του σχεδιασμού. Το λογισμικό μπορεί να αξιοποιηθεί από σχεδιαστές προϊόντων, μηχανολόγους μηχανικούς, κατασκευαστές καλουπιών και κατασκευαστές πλαστικών με έγχυση.

Όλα σε ένα πακέτο

Από την εισαγωγή των CAD δεδομένων και τη δημιουργία πλέγματος, έως την επίλυση της ανάλυσης και την αξιολόγηση των αποτελεσμάτων, το SOLIDWORKS Plastics υποστηρίζει όλα τα βασικά στάδια της προσομοίωσης. Η διαδικασία πραγματοποιείται μέσα στο περιβάλλον του SOLIDWORKS, επιτρέποντας στον χρήστη να δημιουργεί πλέγμα, να ορίζει τις συνθήκες της διεργασίας και να εξετάζει τα αποτελέσματα χωρίς αλλαγή λογισμικού. Υποστηρίζεται η δημιουργία επιφανειακού πλέγματος για γρήγορη και αποδοτική ανάλυση λεπτών τεμαχίων, καθώς και πλήρους τρισδιάστατου πλέγματος όγκου για πιο σύνθετα εξαρτήματα.

Προεπεξεργασία στο SOLIDWORKS Plastics, (pre-processing)

Οι δυνατότητες pre-processing και post-processing του SOLIDWORKS Plastics αποτελούν βασικό μέρος της διαδικασίας προσομοίωσης έγχυσης πλαστικών. Η πλήρης ενσωμάτωση στο SOLIDWORKS CAD επιτρέπει την άμεση αξιοποίηση της γεωμετρίας του μοντέλου, χωρίς περιττές μεταφορές αρχείων ή απώλεια σημαντικών σχεδιαστικών δεδομένων. Παράλληλα, υποστηρίζεται η ανάγνωση δημοφιλών CAD formats και ουδέτερων μορφών αρχείων, όπως IGES, STEP, Parasolid, ACIS και STL.

Εύχρηστο αλλά και πανίσχυρο

Μόλις ολοκληρωθεί η προετοιμασία της γεωμετρίας, οι δυνατότητες δημιουργίας πλέγματος του SOLIDWORKS Plastics επιτρέπουν την προετοιμασία του μοντέλου για ανάλυση με απλό και οργανωμένο τρόπο. Είτε απαιτείται επιφανειακό πλέγμα είτε πλήρες τρισδιάστατο πλέγμα όγκου, το SOLIDWORKS Plastics μπορεί να το δημιουργήσει αυτόματα, αξιοποιώντας τη γεωμετρία του SOLIDWORKS. Οι τελικές βελτιώσεις του πλέγματος πραγματοποιούνται με σεβασμό στην αρχική γεωμετρία, τις καμπύλες και τις κρίσιμες λεπτομέρειες του μοντέλου, ώστε η αναπαράσταση να παραμένει όσο το δυνατόν πιο ακριβής.

Ολοκληρωμένο και Εξατομικευμένο

Η ενσωματωμένη βάση δεδομένων του SOLIDWORKS Plastics περιλαμβάνει περισσότερα από 5.000 σετ δεδομένων υλικών, τα οποία χρησιμοποιούνται συχνά στη βιομηχανία έγχυσης πλαστικών. Η πλειονότητα αυτών των δεδομένων περιλαμβάνει σημαντικές πληροφορίες PVT, οι οποίες είναι απαραίτητες για την ακρίβεια των υπολογισμών στρέβλωσης. Παράλληλα, υπάρχει δυνατότητα προσθήκης και προσαρμογής νέων υλικών, ώστε η βάση δεδομένων να ανταποκρίνεται στις ανάγκες κάθε εφαρμογής ή επιχείρησης. Οι δυνατότητες αυτές περιλαμβάνονται στο πακέτο, χωρίς να απαιτείται επιπλέον module για τη βασική διαχείριση υλικών.

Μετά-επεξεργασία στο SOLIDWORKS Plastics, (post-processing)

Με τις δυνατότητες post-processing του SOLIDWORKS Plastics, μπορείτε να έχετε άμεση πρόσβαση σε όλα τα αποτελέσματα της προσομοίωσης, χωρίς να αποχωρείτε από το περιβάλλον του SOLIDWORKS CAD.

Αποτελέσματα SOLIDWORKS Plastics με πολλαπλές δυνατότητες

Τα αποτελέσματα μπορούν να παρουσιαστούν και να αναλυθούν με διαφορετικούς τρόπους, όπως μέσω διαγραμμάτων περιγράμματος (contour plots), ισογραμμών (isolines), διανυσμάτων ροής (flow vectors), καθώς και με απεικόνιση παγιδευμένου αέρα και γραμμών συγκόλλησης (weld lines). Η παρουσίαση των αποτελεσμάτων μπορεί να αφορά είτε την τελική κατάσταση του υλικού στο τέλος της διαδικασίας είτε τη μεταβαλλόμενη συμπεριφορά του κατά τη διάρκεια της ροής. Επιπλέον, κάθε αποτέλεσμα μπορεί να παρουσιαστεί και σε animation, προσφέροντας καλύτερη κατανόηση της συμπεριφοράς του λιωμένου πλαστικού και υποστηρίζοντας τη βελτίωση και βελτιστοποίηση του σχεδιασμού.

Μια ματιά στην ευφυία

Με την πλήρη 3D τεχνολογία του SOLIDWORKS Plastics, μπορείτε να εξερευνήσετε το εσωτερικό του μοντέλου χρησιμοποιώντας επίπεδα τομής (clipping planes) και ισοεπιφάνειες (iso-surfaces). Οι προβολές αυτές μπορούν να προσαρμοστούν στις ανάγκες κάθε μελέτης και να παρουσιαστούν και σε animation, προσφέροντας σαφέστερη εικόνα της δυναμικής της ροής. Παράλληλα, υπάρχει δυνατότητα απεικόνισης του μοντέλου ως διάφανου ή με όψη γυαλιού, ώστε να είναι ορατή η πορεία του λιωμένου πλαστικού μέσα στις κοιλότητες του καλουπιού. Με αυτόν τον τρόπο, ο χρήστης μπορεί να εντοπίσει πιο εύκολα πιθανά προβλήματα, να αξιολογήσει τη συμπεριφορά της διαδικασίας και να λάβει πιο τεκμηριωμένες αποφάσεις για διορθώσεις και βελτιώσεις του σχεδιασμού.

Η ευελιξία του SOLIDWORKS Plastics

Οι έγχρωμες απεικονίσεις των αποτελεσμάτων προσφέρουν άμεση και εύκολη κατανόηση της προσομοίωσης. Ωστόσο, σε πολλές περιπτώσεις απαιτείται και πιο αναλυτική αξιολόγηση μέσω αριθμητικών δεδομένων.

Το SOLIDWORKS Plastics επιτρέπει την εξαγωγή δεδομένων XY, προσφέροντας τη δυνατότητα πιο λεπτομερούς ανάλυσης και τεκμηρίωσης των αποτελεσμάτων. Ο χρήστης μπορεί να ορίσει ένα Sketch με καμπύλη, να το προβάλει στην αρχική επιφάνεια και στη συνέχεια να χρησιμοποιήσει τη λειτουργία XY Plot, ώστε να εξαγάγει τα δεδομένα σε Microsoft Excel.

Παράλληλα, υπάρχει δυνατότητα αυτόματης δημιουργίας αναφορών σε Microsoft Word ή PowerPoint, διευκολύνοντας την τεκμηρίωση, την παρουσίαση των αποτελεσμάτων και τη συνεργασία μεταξύ των ομάδων.

Πακέτα SOLIDWORKS Plastics

01

SOLIDWORKS Plastics

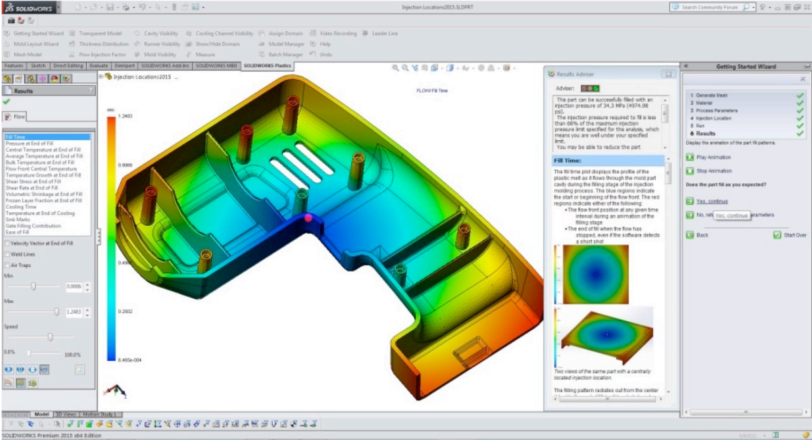

Το SOLIDWORKS Plastics προσφέρει στους σχεδιαστές πλαστικών εξαρτημάτων και καλουπιών έγχυσης ένα εύχρηστο εργαλείο προσομοίωσης της διαδικασίας έγχυσης πλαστικών. Προσομοιώνει τη ροή του λιωμένου πλαστικού κατά τη διαδικασία έγχυσης, βοηθώντας στον έγκαιρο εντοπισμό πιθανών προβλημάτων κατασκευασιμότητας σε εξαρτήματα ή καλούπια. Με αυτόν τον τρόπο, οι διορθώσεις μπορούν να γίνουν ήδη από τη φάση του σχεδιασμού, μειώνοντας την ανάγκη για δαπανηρές επαναληπτικές αλλαγές στο καλούπι, βελτιώνοντας την ποιότητα και επιταχύνοντας τον χρόνο διάθεσης του προϊόντος στην αγορά. Το Results Adviser παρέχει βήματα αντιμετώπισης προβλημάτων και πρακτικές συμβουλές σχεδιασμού, βοηθώντας στη διάγνωση και την επίλυση πιθανών θεμάτων.

02

SOLIDWORKS Plastics Professional

Για τους σχεδιαστές πλαστικών εξαρτημάτων, ο έλεγχος της κατασκευασιμότητας από τα πρώτα στάδια του σχεδιασμού είναι ιδιαίτερα σημαντικός. Το SOLIDWORKS Plastics Professional είναι εύχρηστο, εύκολο στην εκμάθηση και πλήρως ενσωματωμένο στο περιβάλλον του SOLIDWORKS CAD. Έτσι, οι χρήστες μπορούν να αναλύουν, να αξιολογούν και να βελτιστοποιούν τον σχεδιασμό τους, λαμβάνοντας υπόψη τη γεωμετρία, τη λειτουργικότητα και την καταλληλότητα του προϊόντος για παραγωγή.

03

SOLIDWORKS Plastics Premium

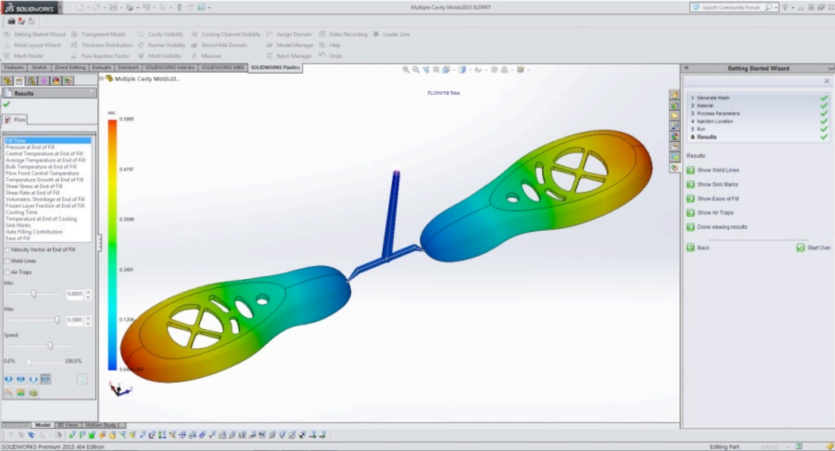

Το SOLIDWORKS Plastics Premium προσφέρει στους σχεδιαστές και κατασκευαστές καλουπιών έναν ακριβή και εύχρηστο τρόπο για τη βελτιστοποίηση του σχεδιασμού τους. Επιτρέπει τη γρήγορη δημιουργία και ανάλυση καλουπιών με μία ή περισσότερες κοιλότητες single-cavity / multi-cavity, καθώς και τη μελέτη διαφορετικών διατάξεων καλουπιού. Η ανάλυση μπορεί να περιλαμβάνει στόμια τροφοδοσίας sprues, κανάλια ροής runners και σημεία εισαγωγής του υλικού στα εξαρτήματα gates. Παράλληλα, μπορεί να συνδυάσει την αξιολόγηση του συστήματος τροφοδοσίας με την εκτίμηση του χρόνου κύκλου, της δύναμης κλεισίματος και της ποσότητας υλικού. Με αυτόν τον τρόπο, υποστηρίζεται η βελτιστοποίηση του συστήματος τροφοδοσίας και μειώνεται η πιθανότητα δαπανηρών διορθώσεων στο καλούπι.
